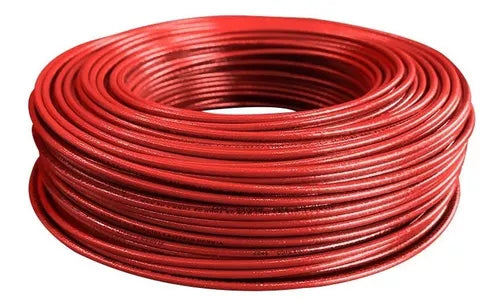

CABLE THHN 14 AWG ROJO

El Cable THHN 14 AWG Rojo es un tipo de cable eléctrico utilizado en una variedad de aplicaciones residenciales y comerciales. A continuación, te presento una descripción completa que incluye características, especificaciones técnicas, aplicaciones e instrucciones de uso.

Características

• Tipo de Cable: THHN (Thermoplastic High Heat-resistant Nylon-coated)
• Calibre: 14 AWG (American Wire Gauge)
• Color: Rojo (frecuentemente utilizado para la identificación de conductores en circuitos específicos)
• Aislamiento: Nylon
• Material del Conductor: Cobre
• Temperatura de Operación: Hasta 90°C (194°F) en condiciones secas
• Voltaje: Adecuado para sistemas de hasta 600 V
• Resistencia a la Humedad: Moderada; no debe usarse en ambientes húmedos sin protección adicional

Especificaciones Técnicas

• Conductor: Hilo de cobre sólido o trenzado
• Diámetro del Conductor: Aproximadamente 0.065 pulgadas (1.65 mm) para 14 AWG
• Espesor del Aislamiento: Estándar para cables THHN, con una capa delgada de nylon que proporciona protección adicional
• Clasificación de Temperatura: 90°C en seco; 60°C en húmedo
• Voltaje Máximo: 600 V
• Certificaciones: Normalmente cumple con las normas UL (Underwriters Laboratories) para cables THHN

Aplicaciones

• Instalaciones Residenciales: Ideal para circuitos eléctricos en hogares, incluyendo conexiones de iluminación, enchufes y otros dispositivos eléctricos.
• Instalaciones Comerciales: Adecuado para edificios de oficinas, tiendas y otros entornos comerciales para el cableado de equipos eléctricos y sistemas de iluminación.
• Paneles de Distribución: Utilizado en paneles de distribución y cajas de interruptores para la distribución de energía.
• Sistemas de Cableado en Superficies: Puede ser instalado en bandejas de cables y canalizaciones en interiores secos.

Instrucciones de Uso

1. Preparación: Verifica que el cable esté en buenas condiciones antes de usarlo. Desenrolla el cable con cuidado para evitar enredos o daños.
2. Corte y Pelado: Utiliza una herramienta de corte adecuada para cortar el cable a la longitud necesaria. Usa una herramienta de pelado para quitar el aislamiento sin dañar el conductor.
3. Conexión: Conecta el cable a los terminales, conectores o bloques de terminales según el diseño del sistema. Asegúrate de que las conexiones sean seguras y estén bien ajustadas.
4. Instalación: Fija el cable utilizando abrazaderas y canalizaciones apropiadas para evitar que el cable se mueva o se dañe. Asegúrate de seguir las prácticas de instalación recomendadas.
5. Cumplimiento Normativo: Asegúrate de que la instalación cumpla con los códigos eléctricos locales y las recomendaciones del fabricante para asegurar una instalación segura y conforme.

Precauciones

• Exposición a la Humedad: Aunque el cable THHN tiene cierta resistencia a la humedad, no debe instalarse en ambientes húmedos sin una protección adicional adecuada.
• Sobrecalentamiento: No sobrecargues el cable. Asegúrate de que el sistema esté adecuadamente dimensionado para evitar el sobrecalentamiento del cable.
• Inspección Regular: Realiza inspecciones periódicas para detectar signos de desgaste o daño en el cableado.

El Cable THHN 14 AWG Rojo es una opción confiable y versátil para aplicaciones eléctricas, proporcionando un rendimiento seguro y eficiente cuando se utiliza correctamente según las especificaciones y normativas aplicables.
